СИСТЕМА ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНАЯ

АСУТ-601М2

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Москва - 2025

I Введение

Настоящий документ составлен для пользователя системы измерительно-вычислительной АСУТ-601М2 (далее – Система). Система зарегистрирована в Госреестре средств измерений под № 69008-17.

1.1 Система обеспечивает взаимодействие персонала с объектами учёта в процессе выполнения функций Системы, к которым относятся:

визуализация данных учета на экране монитора в виде таблиц, графиков и мнемосхем;
документирование результатов учета за сутки, за месяц и по состоянию на текущий момент;
передача всех видов архивов и документов на сервер и по электронной почте;
управление режимами работы системы.

В информационной базе данных хранится следующая основная информация:

Справочник пользователей системы;
Справочник приборов учёта;
Справочник переменных;
Справочник устройств связи с привязкой к приборам учёта;
Учётные данные (архивы) счётчиков;
Очередь текущих задач системы;
Журнал сбора данных с приборов;
Журнал действий пользователей системы.

1.2 Глубина хранения архивных данных и служебной информации в базе данных:

текущие данные – 60 дней;
часовые данные – 1 год;
суточные данные – 5 лет;
журнал сбора данных с приборов – 180 дней.

1.3. Информация о параметрах счётчиков может выводиться для пользователя Системы на экран дисплея и/или на печать и представляется в виде суточных и месячных ведомостей заданной формы.

1.4. Учитываемые данные защищены в системе от несанкционированного доступа.

3

II Структура интернет-службы «Теплоинформ»

Информационная система «Теплоинформ» обеспечивает:

автоматический сбор учётных данных с приборов учета и контроля энергоресурсов;
формирование отчётных ведомостей;
контроль работы приборов;
предоставление обслуживающему персоналу доступа к данным учёта средствами web-сервиса.

Основные функциональные возможности ИС «Теплоинформ»:

сбор данных со счетчиков;
формирование посуточных и почасовых ведомостей учетных данных в формате Excel/PDF;
формирование посуточных и почасовых ведомостей учетных данных по требованию пользователя в формате Excel/PDF;
формирование пакетов ведомостей по группе приборов за расчетный период;
формирование отчётов по диагностике системы;
отображение информации в виде интерактивных графиков;
пересчёт архивных данных в периоды отключения теплоносителя;
чтение данных из прибора по запросу пользователя в реальном времени:
контроль нештатных ситуаций:
передача SMS-уведомлений о нештатных ситуациях;
анализ учетных данных по группе теплосчётчиков по условиям:

Сбор данных производится в автоматическом режиме или по запросу пользователя. Текущие значения можно читать с частотой до 1 минуты. Данные хранятся на сервере ИС «Теплоинформ».

Опционально к оборудованию сбора данных можно подключить до 8-ми аналоговых или дискретных датчиков (наличия электропитания, проникновения, задымления, затопления и т.д.), которые будут автоматически отсылать сообщения при срабатывании.

4

III Описание работы с интернет-службой «Теплоинформ»

3.1 Доступ к веб-сайту

Доступ к ИС Доступ к ИС «Теплоинформ» осуществляется через Интернет. Для работы с ИС «Теплоинформ» необходимо перейти на сайт по ссылке с рабочего стола, после этого пользователь попадает на главную страницу сайта (Рис. 1). Для начала работы необходимо зайти в раздел «Личный кабинет», нажав соответствующую кнопку в левой части страницы.

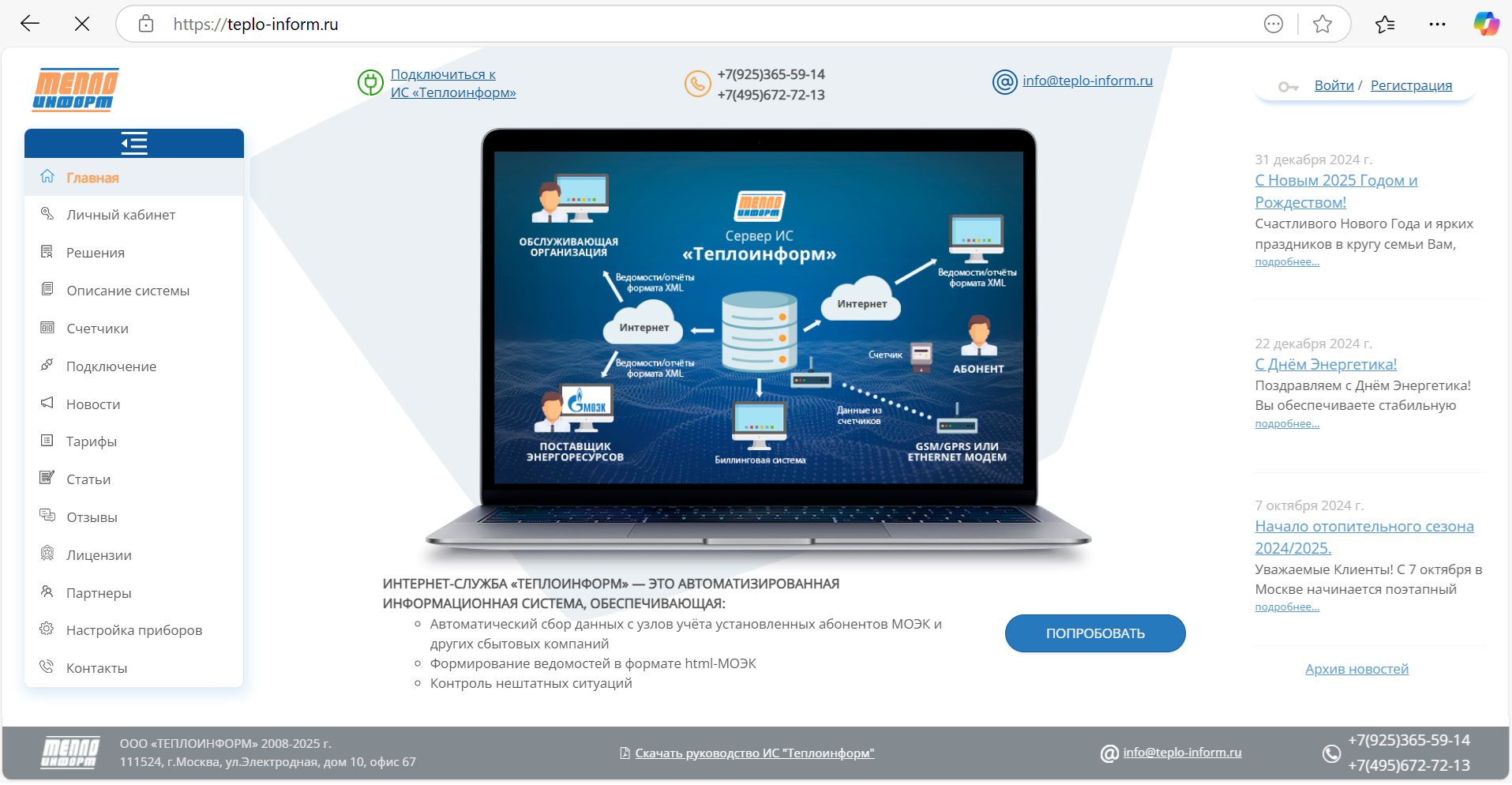

Рис. 1. Главная страница сайта

В футере (подвале) каждой страницы сайта доступно руководство пользователя для быстрого скачивания.

В шапке каждой страницы сайта доступны кнопки звонка/сообщения/отправки электронного письма в службу поддержки.

Меню навигации расположено слева.

В личном кабинете отображается информация в соответствии набором прав пользователю.

Для входа в личный кабинет необходимо ввести имя и пароль, которые предоставляет Администратор системы (см. Рис. 2).

5

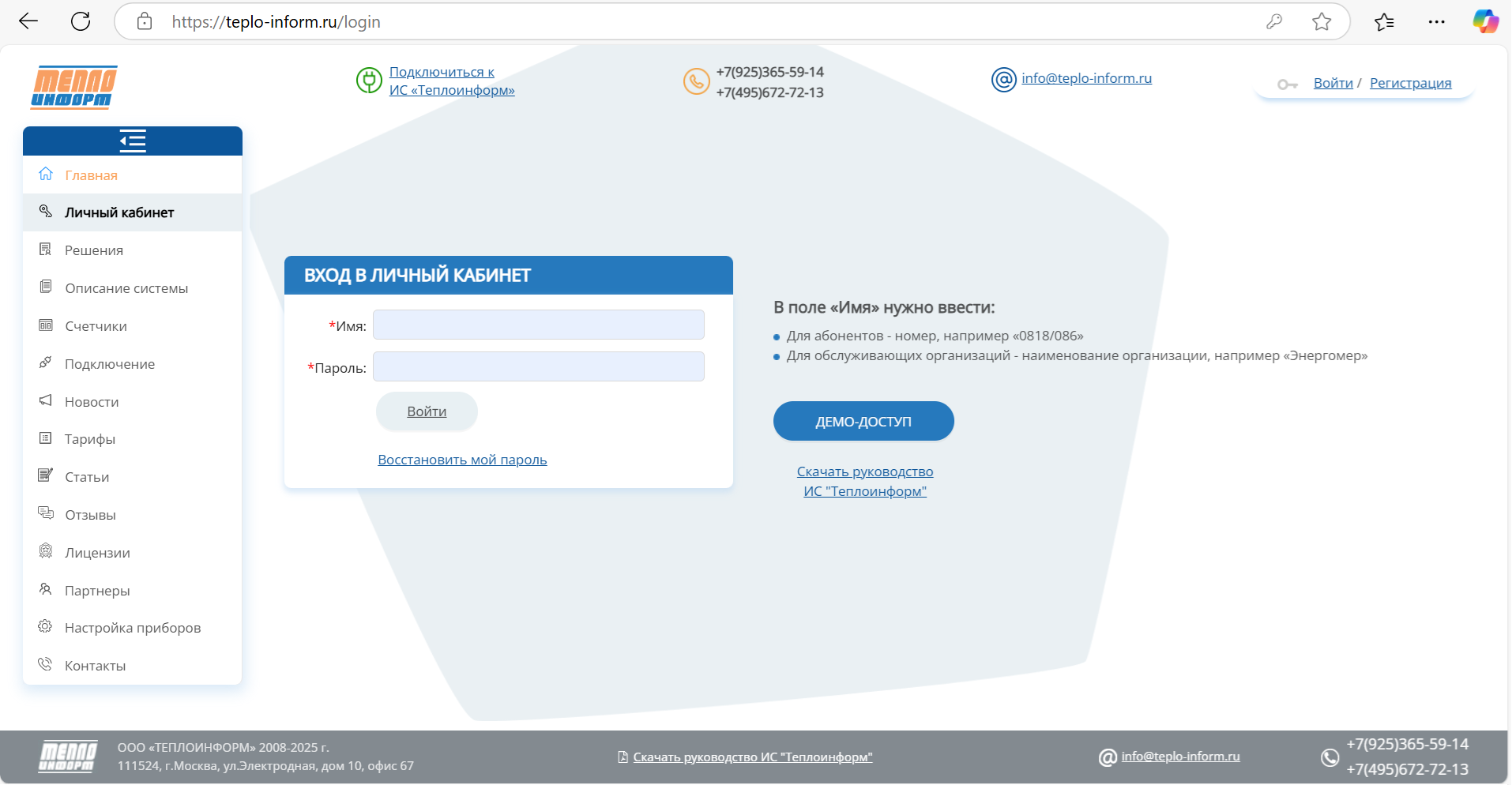

Рис. 2. Вход в личный кабинет

В личном кабинете пользователю доступен просмотр информации по всем точкам учёта, сформирование почасовой или посуточной ведомости потребления энергоресурсов, чтение текущих значений.

При успешном входе в личный кабинет на мониторе отображается информация о новых нештатных ситуациях, если такие возникли со времени Вашего последнего визита (см. Рис. 3).

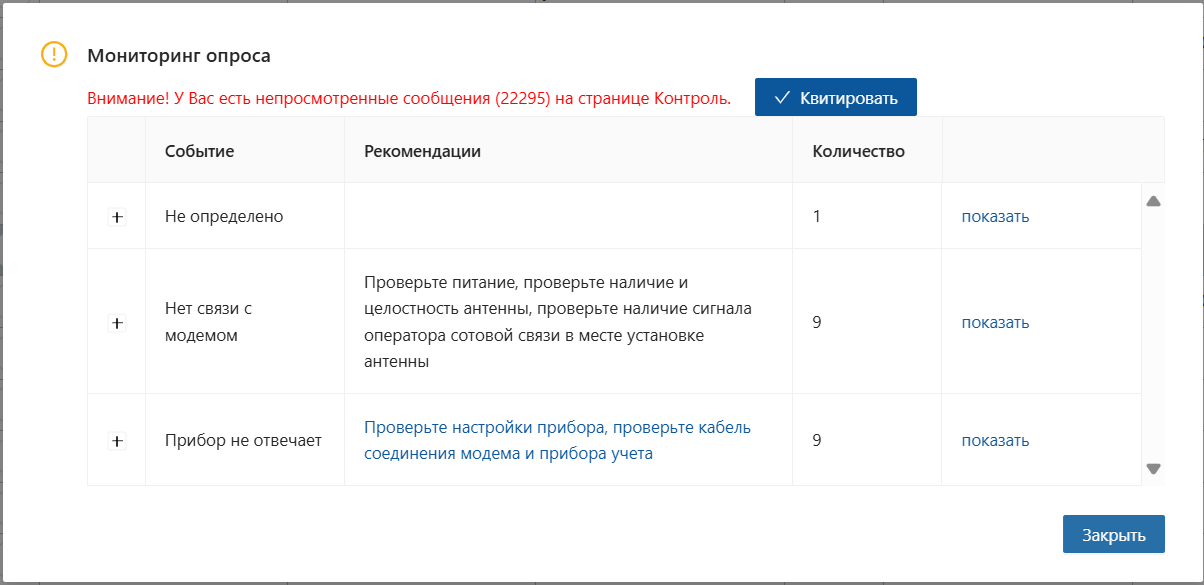

Рис. 3. Информация о новых событиях

При нажатии на кнопку «Квитировать» все новые сообщения будут считаться прочитанными. Все события (как новые, так и просмотренные/квитированные) отображаются в разделе «Контроль» (см. раздел 10).

6

IV Раздел «Ведомости»

После ввода имени пользователя и пароля по умолчанию происходит вход в раздел «Ведомости». В этом разделе отображается список сгруппированных точек учёта.

Из раздела «Ведомости» доступно:

получение ведомости теплопотребления по одной точке учёта по суткам, по часам или по текущим данным.
получение пакета ведомостей теплопотребления по нескольким точкам учёта. по суткам, по часам или по текущим данным;
чтение почасового архива за текущие сутки в режиме реального времени;
чтение текущих значений в режиме реального времени.

4.1 Отображение точек учёта по одной

Для того чтобы точки учёта отображались по одной, необходимо в разделе «Настройки» установить опцию «Отображать точки учёта по одной»:

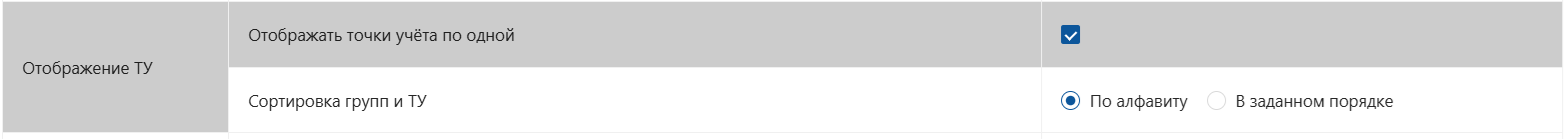

Рис. 5. Настройка отображения точек учёта

4.1.1 «Шапка» раздела «Ведомости»

В «шапке» раздела «Ведомости» расположены меню выбора точек учёта для отображения, кнопки обновления информации на странице и формирования ведомостей.

Рис. 6. «Шапка» раздела «Ведомости»

Так же в «шапке» расположена информация о пользователе. При нажатии на имя пользователя открывается меню с Настройками и выходом из системы:

Рис. 7. Отображение авторизованного в системе пользователя

Выбор точек учёта для отображения на странице «Ведомости» осуществляется с помощью выпадающего списка

7
